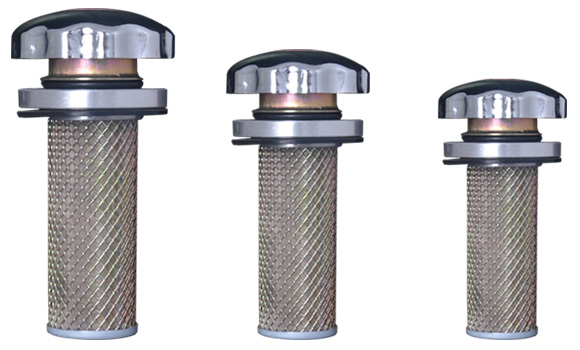

 EF25~120系列液壓空氣濾清器

     我廠生產的空氣濾清器是一種新型的液壓附件，它們共有八種規格。這得主晶的結構觀點空氣過濾和加油過濾兩部分組成。不僅可以防止加油過程中混入顆粒雜質，從而簡化了油箱的結構，又有利于油液的凈化。
     EF25~120系列液壓空氣濾清器采用了銅基粉末冶金燒結過濾片，與非金屬過濾器相比，具有過濾精度穩定，強度大，塑性強，拆洗方便，并能承受熱應力與沖擊及高溫下正常工作等特點。多年來已為許多液壓系統油箱配套使用。
工作原理及用途
    當液壓系統工作時油箱內油面時而上升或下降，上升時由里向外排出空氣，下降時由外向里吸入空氣。為凈化油箱內油液，在油箱蓋板上垂直安裝空氣濾清器，就可以過濾吸入的空氣；同時空氣濾清器又是注油口，注入的新工作油液，須經過濾再進油箱，從而濾除了油液內的臟物顆粒。
    在液壓系統中，凈化工作油是相當重要的環節?？諝鉃V清器能保持油箱內油液的清潔，既可以防止臟物顆粒從外部進入油箱，又能延長油液及元件的工作周期和使用壽命，從而保證了液壓系統的正常工作。此外，液壓系統工作時空氣濾清器能維持油箱內的壓力和大氣壓力平衡，以避免泵可能出現空穴現象。

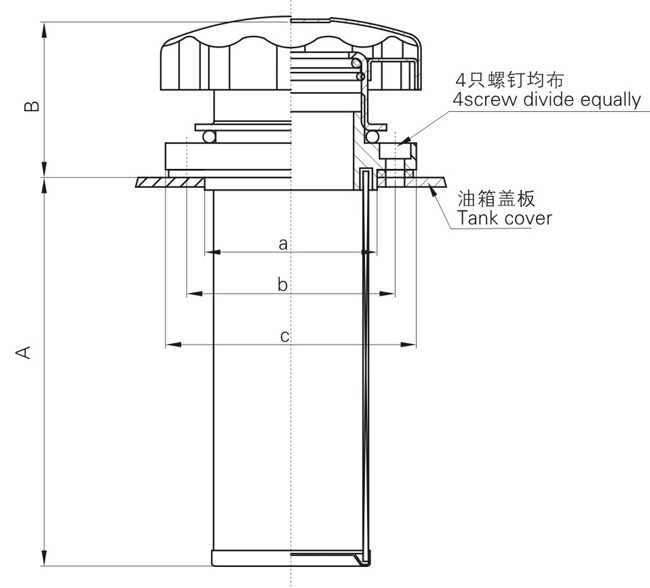

技術參數及安裝尺寸

型號 尺寸
EF1-25 EF2-32 EF3-40 EF4-50 EF5-65 EF6-80 EF7-100 EF8-120
加油流量(l/min) 9 14 21 32 47 70 110 160
空氣流量(l/min) 65 105 170 260 450 675 1055 1512
油過濾面積(cm2) 80 120 180 270 400 600 942 1370
A（mm） 80 100 120 150 190 220 274 333
B（mm） 45 50 55 59 70 80 88 98
a（mm） Φ39 Φ47 Φ55 Φ66 Φ81 Φ96 Φ118 Φ138
b（mm） Φ51 Φ59 Φ66.5 Φ82 Φ102 Φ120 Φ140 Φ160
c（mm） Φ64 Φ70 Φ80 Φ98 Φ120 Φ140 Φ160 Φ180
螺釘（四只均布）（mm） M4X10 M3X10 M2X14 M6X14 M8X16 M8X16 M8X20 M8X20
空氣過濾精度 0.279 0.279 0.279 0.105 0.105 0.105 0.105 0.105
油過濾精度 125(μm)(120目/英寸)(可根據和戶要求)

若使用介質為水一乙二醇則在型號后加·BH，例：EF3-40·BH
注：
1、表中所列空氣流量是15m/s空氣流速時的值。
2、如EF1-25，1是代表型號，25是代表空氣過濾口徑及加油口徑為25mm。
3、空氣過濾片采用銅基粉末冶金。
4、如有特殊規格與要求，可來信協商。
選用參數
    多年來我廠與有關科研單位與配套使用廠家對液壓空氣濾清器技術性能進行了測試，其結論認為：液壓空氣濾清器工作 時空氣流速越低，抗污過濾能力就越好，幫在選有洗衣機壓空氣濾清器時應有一定的裕度，一般選用空流流量為泵排量的1.5倍左右。
